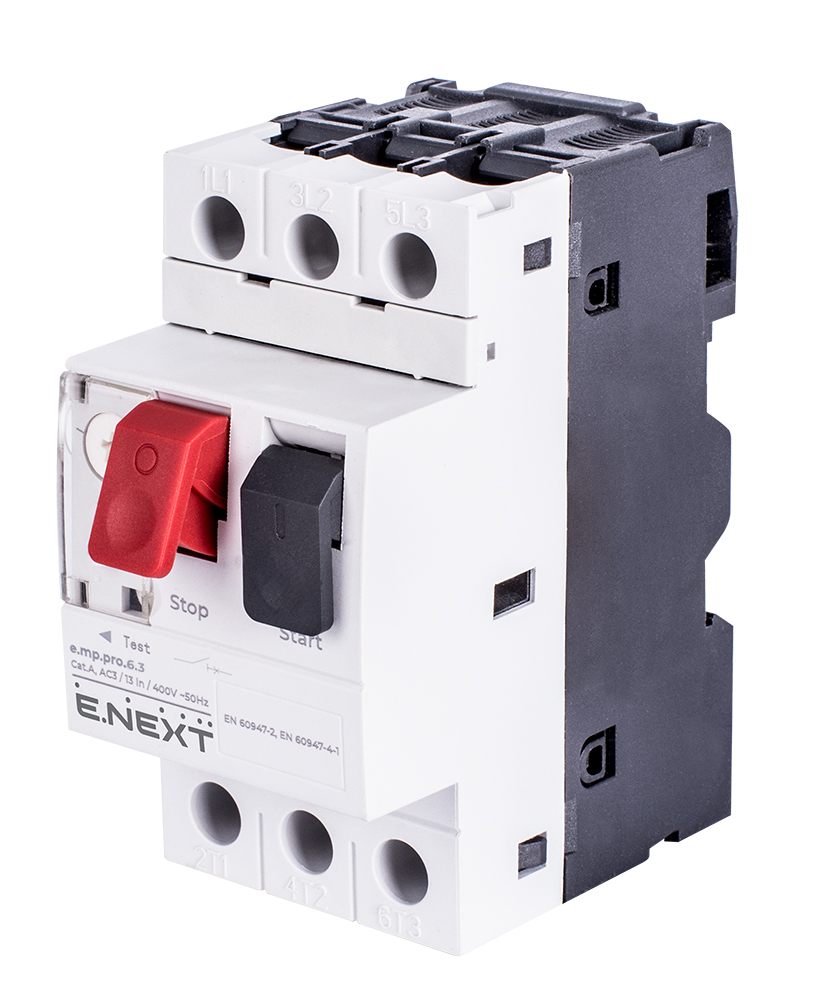

Przeznaczony do rozruchu i zabezpieczenia przed przeciążeniem silników elektrycznych o małej pojemności. Są one używane w sytuacjach awaryjnych lub jako przełącznik główny.
Wykonywanie funkcje: elektrotermiczna ochrona trójfazowa. Zapewnia ochronę przed zwarciem, ustawienie reakcji Im=13 In. Elektrotermiczne zabezpieczenie ustawione przy pomocy regulowanej tarczy. Silnik włącza się za pomocą przycisku "start". Wyłączanie silnika wykonywane jest ręcznie, naciskając przycisk "stop" lub automatycznie przez uruchomienie zabezpieczenia termiczno-magnetycznego lub wyzwalacza podnapięciowego.
- Artykuł p004004
- IP 20
- Temperatura otoczenia, °С -25…+40
- Napięcie znamionowe pracy Ue, V АС 400/660
- Zakres ustawień przekaźnika termicznego, A 4…6,3
- Umiejscowienie pracy w przestrzeni Вертикальное и горизонтальное с отклонениес не более 5°
- Żywotność mech./elektr., cykli Wł/Wył, nie mniej 10000/6000
- Stopień ochrony 10A
- Nominalna zdolność wyłączania Inc, kA 15
- Nominalny prąd In, А 6,3
- Nom. robocza zdolność wyłączania Ics przy 400V, kA 7,5
- Maksymalna częstotliwość przełączania, cykli/godz 25
