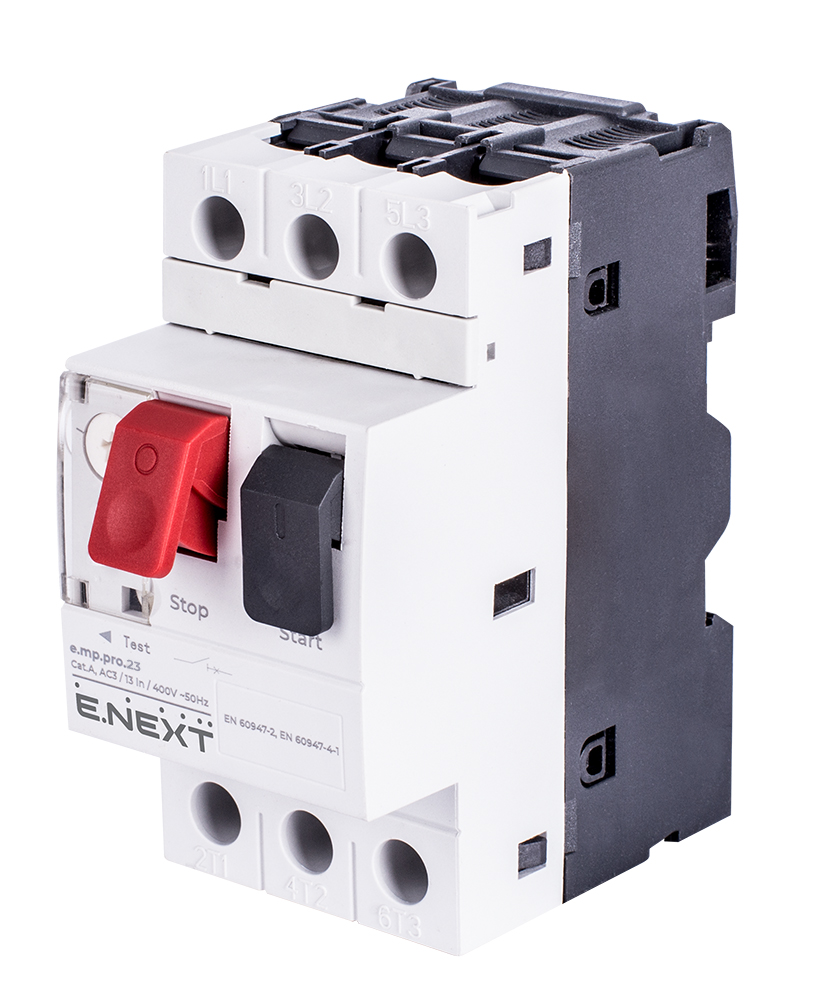

Przeznaczony do rozruchu i zabezpieczenia przed przeciążeniem silników elektrycznych o małej pojemności. Są one używane w sytuacjach awaryjnych lub jako przełącznik główny.
Wykonywanie funkcje: elektrotermiczna ochrona trójfazowa. Zapewnia ochronę przed zwarciem, ustawienie reakcji Im=13 In. Elektrotermiczne zabezpieczenie ustawione przy pomocy regulowanej tarczy. Silnik włącza się za pomocą przycisku "start". Wyłączanie silnika wykonywane jest ręcznie, naciskając przycisk "stop" lub automatycznie przez uruchomienie zabezpieczenia termiczno-magnetycznego lub wyzwalacza podnapięciowego.
- Artykuł p004007
- IP 20
- Max. przekrój podłączonych przewodów, mm² 6
- Montaż Na standardowej szynie DIN 35 mm
- Temperatura otoczenia, °С -25…+40
- Napięcie izolacji Ui, V 690
- Napięcie znamionowe pracy Ue, V АС 400/660
- Częstotliwość znamionowa, Hz 50
- Liczba biegunów 3
- Moment dokręcenia zacisków stykowych, Nm 1,2
- Zakres ustawień przekaźnika termicznego, A 17…23
- Umiejscowienie pracy w przestrzeni Pionowe i poziome z odchyleniem nie więcej niż 5°
- Żywotność mech./elektr., cykli Wł/Wył, nie mniej 20000/10000
- Nom. graniczna zdolność wyłączania Ics przy 400V, kA 15
- Wysokość nad poziomem morza, m, nie więcej 2000
- Stopień ochrony 10
- Nominalna zdolność wyłączania Inc, kA 15
- Nominalny prąd In, А 23
- Nom. robocza zdolność wyłączania Ics przy 400V, kA 7,5
- Maksymalna częstotliwość przełączania, cykli/godz 25
- Gwarancja 12
