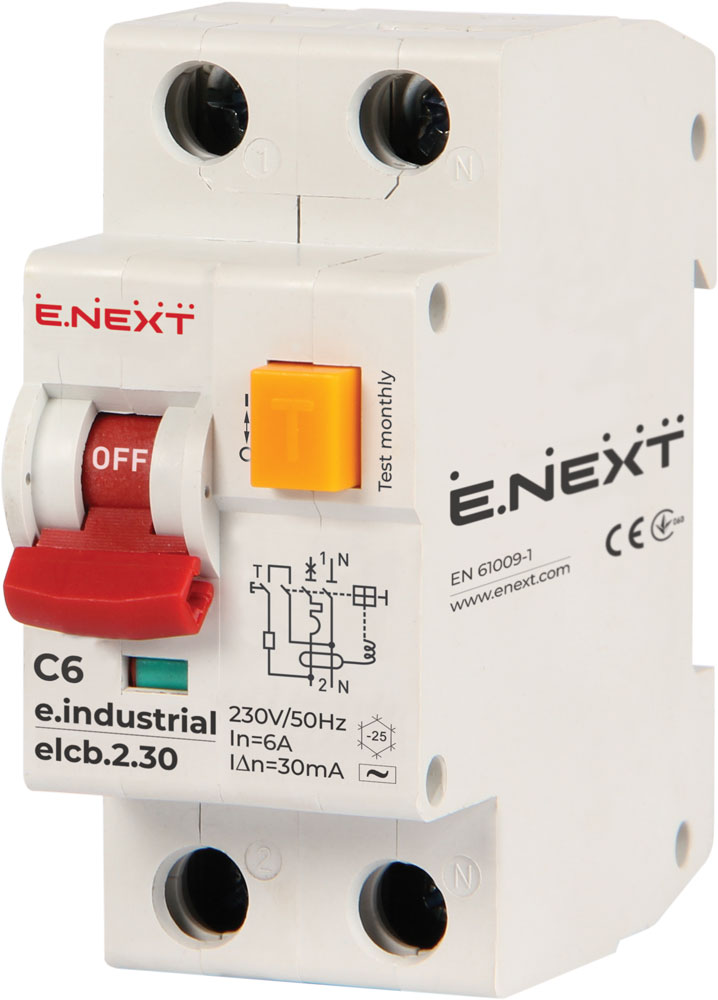

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym e.industrial.elcb.2.C06.30, 2р, 06А, C, 30mА

Opis

Naznaczeniem wyłączników jest ochrona ludzi w razie bezpośredniego lub pośredniego kontaktu z otwartymi przewodzącymi częściami urządzeń elektrycznych, podłączonych z odpowiednim urządzeniem uziemiającym elektrycznej sieci budynków oraz w celu ochrony kabli i przewodów sieci niskiego napięcia przed przeciążeniem i zwarciem oraz rzadkich (do 30 razy dziennie) operacyjnych przełączeń sieci elektrycznych. Również są stosowane w celu zapewnienia ochrony przed pożarami wynikającymi z przyczyny naruszenia izolacji przewodów, kabli i przewodzących prąd części urządzeń elektrycznych.

Instrukcja obsługi

Certyfikat

Parametry techniczne

Artykuł i0230001
IP 20
Max. przekrój podłączonych przewodów, mm² 1…25
Montaż Na standardowej szynie DIN 35 mm
Temperatura otoczenia, °С -25…+40
Napięcie izolacji Ui, V 500
Napięcie znamionowe pracy Ue, V АС 230
Częstotliwość znamionowa, Hz 50
Liczba biegunów 2
Moment dokręcenia zacisków stykowych, Nm 3
Charakterystyki czasowo-prądowe C
Umiejscowienie pracy w przestrzeni Pionowe, poziome, z odchyleniem nie większym niż 5°
Wytrzymywane napięcie impulsowe Uimp, kV 4
Prąd operacyjny, mA 30
Żywotność mech./elektr., cykli Wł/Wył, nie mniej 10000/4000
Wysokość nad poziomem morza, m, nie więcej 2000
Nominalna zdolność wyłączania Inc, kA 10
Stopień zanieczyszczenia środowiska 2
Nominalny prąd In, А 6
Charakterystyka elektromechaniczny
Masa, g, nie więcej 180
